贴片电阻识别阻值方法

贴片电阻上的丝印有纯数字、数字与R组合、数字与除R之外的字母组合的，但大家知不知道这样的标注与贴片电阻的i精度相关？同一个阻值因为精度不同，标注也会不同。例如封装为0805的贴片电阻，丝印473和4702都是阻值为47K，但两者的精度的却是不同的，前者通常是±2%、±5%，后者通常是±0.1%、±0.5%、±1%。

下面我将把贴片电阻的封装和精度与贴片电阻上的数字对应起来讲解。

怎么识别贴片电阻？

数字直标：全为数字

（1）3位数 前2位为有效数字，第3位是倍乘。

贴片电阻封装： 0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±2%、±5%。

贴片电阻阻值：大于等于10Ω。

示例图

例如：100，10为有效数字，0为倍乘，就是10的0次方也就是1，贴片电阻阻值：

100=10 x100=10Ω。

181，前两位就是18，1位倍乘，就是10的1次方也就是10，贴片电阻阻值为18X10=180Ω。

（2）4位数，前3位为有效数字，第4位为倍乘。

贴片电阻封装：0805、1206、1210、1812、2010、2512、0508、0612、1218、1020、1225 。

贴片电阻精度：±0.1%、±0.5%、±1%。

贴片电阻阻值：大于等于100Ω。

示例图

例如：1002，100为有效数字，2为倍乘，也就是10的2次方就是100。

1002=100X100=10KΩ。

数字和字母R直标

(1)3位数 数字+R+数字，第13位为有效数字，R为小数点。

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±2%、±5%精度。

贴片电阻阻值：小于10Ω。

示例图

例如：4R7 47为有效数字，R为小数点，4R7=4.7Ω。

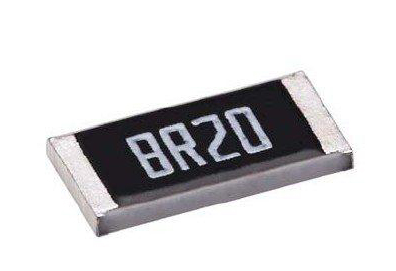

（2）4位数

数字+数字+R+数字 或 数字+R+数字+数字

贴片电阻封装：0805、1206、1210、1812、2010、2512、0508、0612、1218、1020、1225 。

贴片电阻精度：±0.1%、±0.5%、±1%。

贴片电阻阻值：小于100Ω。

示例图

例如：10R2=10.2Ω

示例图

例如：1R02=1.02Ω

R+数字+数字+数字

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片精度±1%、±2%、±5%。

贴片电阻阻值：大于100mΩ小于1Ω。

示例图

例如：R220=0.22Ω=220mΩ。

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±1%、±2%、±5%

贴片电阻阻值：小于100mΩ。

示例图

例如：R022=0.022Ω=22mΩ。

数字+数字+字母直标：前2为电阻值代号，第3为有效值的倍乘。

例如：0603 精度±0.1%、±0.5%、±1%。

47B=301X10=3010Ω。

22A，22对应的有效数字为165，A为倍乘为10的01次方。所以贴片电阻的阻值为165Ω。

贴片电阻代码对照表

贴片电阻代码对照表

贴片电阻代码对照表

0阻值电阻

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±1%。

示例图

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225

贴片电阻精度：±5%。

示例图

也有贴片电阻上面没有字码：例如：01005、0201、0402主要是因为尺寸太小。

示例图

这种情况下只能用万用表来检测贴片电阻的阻值。
