贴片电阻怎么区分阻值

怎么识别贴片电阻上的标识？

数字直标：全为数字

（1）3位数   前2位为有效数字，第3位是倍乘。

贴片电阻封装： 0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±2%、±5%。

贴片电阻阻值：大于等于10Ω。

例如：100，10为有效数字，0为倍乘，就是10的0次方也就是1，贴片电阻阻值：

100=10 x100=10Ω。

181，前两位就是18，1位倍乘，就是10的1次方也就是10，贴片电阻阻值为18X10=180Ω。

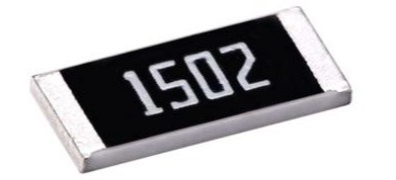

（2）4位数，前3位为有效数字，第4位为倍乘。

贴片电阻封装：0805、1206、1210、1812、2010、2512、0508、0612、1218、1020、1225 。

贴片电阻精度：±0.1%、±0.5%、±1%。

贴片电阻阻值：大于等于100Ω。

例如：1002，100为有效数字，2为倍乘，也就是10的2次方就是100。

1002=100X100=10KΩ。

数字和字母R直标

(1)3位数 数字+R+数字，第13位为有效数字，R为小数点。

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±2%、±5%精度。

贴片电阻阻值：小于10Ω。

例如：4R7 47为有效数字，R为小数点，4R7=4.7Ω。

（2）4位数

数字+数字+R+数字  或   数字+R+数字+数字

贴片电阻封装：0805、1206、1210、1812、2010、2512、0508、0612、1218、1020、1225 。

贴片电阻精度：±0.1%、±0.5%、±1%。

贴片电阻阻值：小于100Ω。

例如：10R2=10.2Ω

例如：1R02=1.02Ω

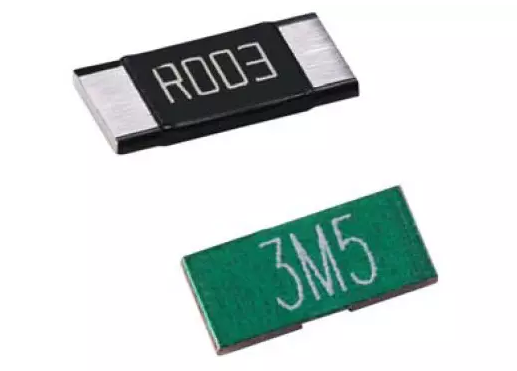

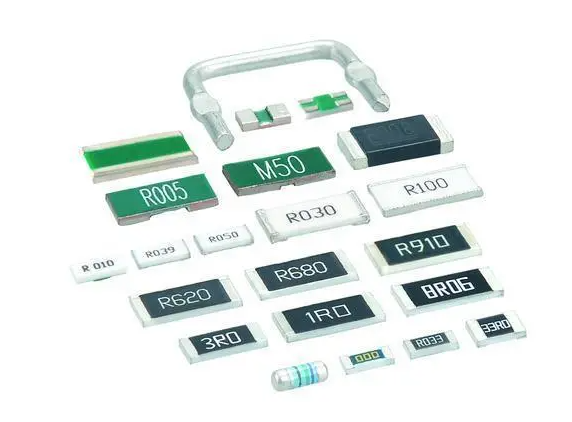

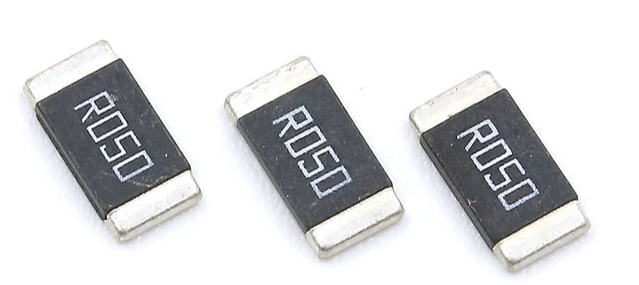

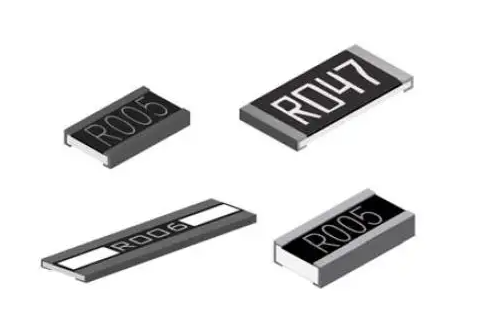

R+数字+数字+数字

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片精度±1%、±2%、±5%。

贴片电阻阻值：大于100mΩ小于1Ω。

例如：R220=0.22Ω=220mΩ。

贴片电阻封装：0603、0805、1206、1210、1812、2010、2512 、0508、0612、1218、1020、1225。

贴片电阻精度：±1%、±2%、±5%

贴片电阻阻值：小于100mΩ。

数字+数字+字母直标：前2为电阻值代号，第3为有效值的倍乘。

例如：0603 精度±0.1%、±0.5%、±1%。

47B=301X10=3010Ω。

22A，22对应的有效数字为165，A为倍乘为10的01次方。所以贴片电阻的阻值为165Ω
